เมื่อเตรียม BOQ งานระบบไฟฟ้า ฝ่ายจัดซื้ออาจพบทั้ง Cable Ladder และ Perforated Tray ในรายการรางเดินสาย การเรียกสินค้าทั้งสองอย่างว่า “รางไฟ” เหมือนกันช่วยให้สื่อสารในภาพรวมได้ แต่ยังไม่พอสำหรับสรุปสเปก เพราะรูปแบบการรองรับสายและรายละเอียดอุปกรณ์ของแต่ละระบบต่างกัน
บทความนี้เปรียบเทียบความต่างที่ควรรู้ พร้อมแนวทางเตรียมข้อมูลให้ผู้ออกแบบและผู้จำหน่ายตรวจร่วมกันก่อนสั่งซื้อ โดยไม่มีข้อสรุปว่ารางชนิดหนึ่งดีกว่าอีกชนิดในทุกงาน
Cable Ladder คืออะไร

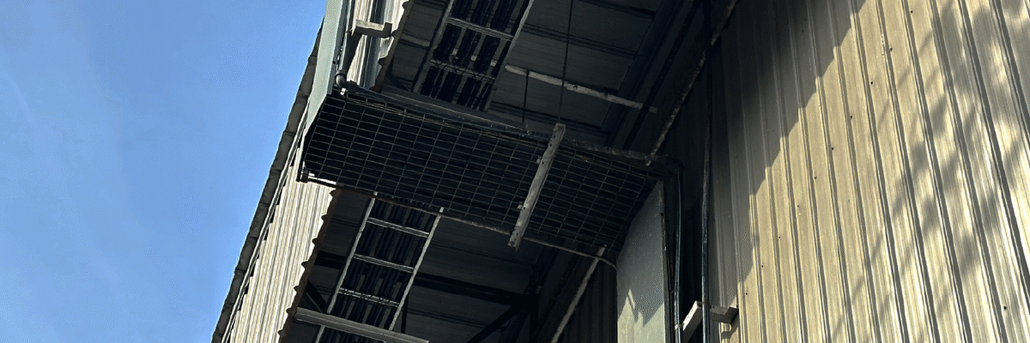

Cable Ladder หรือรางบันไดมีโครงสร้างด้านข้างและขั้นที่เชื่อมขวางเพื่อรองรับสายตามแนวราง มองจากด้านบนจะเห็นพื้นที่เปิดระหว่างขั้น ทำให้รูปแบบการรองรับสายมีตำแหน่งเป็นช่วงตามรายละเอียดรุ่น อ้างอิงการจัดประเภทระบบรางจาก Cable Tray Institute
สำหรับสายแต่ละชนิด ผู้ออกแบบต้องพิจารณาข้อกำหนดการรองรับและวิธีจัดวางร่วมกับพิกัดของราง ไม่ควรสรุปว่าสายทุกขนาดเหมาะกับขั้นบันไดเดียวกัน หรือกำหนดระยะขั้นจากชื่อ Cable Ladder เพียงอย่างเดียว
WMT มีหน้าสินค้า Cable Ladder สำหรับงานเดินสายไฟ เมื่อสอบถามควรส่งข้อมูลของรุ่นและวัสดุที่แบบกำหนด เพื่อให้ตรวจขนาดและอุปกรณ์ประกอบตรงกับรายการจริง
Perforated Tray คืออะไร
Perforated Tray หรือรางไฟเจาะรูมีพื้นรางเป็นแผ่นที่เจาะช่องตามรูปแบบการผลิต แตกต่างจากพื้นที่เปิดระหว่างขั้นของ Cable Ladder ในการตรวจสินค้าให้ดูทั้งรูปแบบพื้นราง ความสูงขอบ และรายละเอียดรู ไม่ควรดูเฉพาะหน้ากว้างภายนอก
Eaton อธิบายระบบพื้นรางเจาะรูว่าช่วยรองรับการยึดสายและระบายความร้อน โดยการใช้ต้องสอดคล้องกับรุ่นและการออกแบบ Eaton — Pan Tray ส่วนรูบนพื้นรางไม่ได้ทำให้รางป้องกันฝุ่นหรือน้ำได้ทั้งหมด หากโครงการมีข้อกำหนดการป้องกันเพิ่มเติมต้องพิจารณาระบบและอุปกรณ์ให้ตรงกับสภาพแวดล้อม
เปรียบเทียบสิ่งที่ควรดูในแต่ละระบบ
| ประเด็น | Cable Ladder | Perforated Tray |
|---|---|---|
| รูปแบบพื้นราง | มีขั้นรองรับสายและช่องเปิดระหว่างขั้น | มีพื้นแผ่นเจาะรูตามรูปแบบรุ่น |
| ตำแหน่งรองรับสาย | พิจารณาระยะขั้นให้สัมพันธ์กับสาย | พิจารณาพื้นรางและช่องรูให้สัมพันธ์กับสาย |
| การจัดและยึดสาย | วางแผนการยึดกับขั้นหรืออุปกรณ์ที่กำหนด | วางแผนจุดยึดและการใช้ช่องรูตามคู่มือ |
| การเลือกขนาด | ดูชนิดสาย จำนวน น้ำหนัก และพื้นที่จัดวาง | ดูชนิดสาย จำนวน น้ำหนัก และพื้นที่จัดวาง |
| การตรวจรับน้ำหนัก | อ้างพิกัดของรุ่นและระยะรองรับจริง | อ้างพิกัดของรุ่นและระยะรองรับจริง |
| อุปกรณ์ประกอบ | ตรวจข้อต่อ โค้ง และระบบรองรับของรุ่น | ตรวจข้อต่อ โค้ง และระบบรองรับของรุ่น |
ตารางนี้สรุปรูปแบบและแนวทางตรวจข้อมูล ไม่ใช่ตารางพิกัดรับน้ำหนัก การเลือกจริงต้องใช้ Datasheet หรือข้อมูลทางวิศวกรรมของสินค้าที่จะสั่งซื้อ
1. เริ่มจากชนิดและจำนวนสาย
เตรียมรายการสายที่ต้องวางบนรางให้เห็นชนิด ขนาดภายนอก และจำนวน ถ้ามีสายหลายกลุ่มให้แยกข้อมูลตามระบบก่อน เช่น สายกำลังและสายควบคุม พร้อมส่งข้อกำหนดการแยกแนวที่ผู้ออกแบบกำหนด
สายที่มีขนาดเล็กหรือมีข้อจำกัดด้านการโค้งและการรองรับควรได้รับการตรวจรายละเอียดเป็นพิเศษ โดยส่ง Datasheet ของสายร่วมกับข้อมูลราง หากเลือกจากหน้ากว้างเพียงอย่างเดียว แม้สายวางลงได้ ก็ยังไม่ได้ยืนยันว่ารูปแบบรองรับและวิธีจัดวางเหมาะสม
2. ตรวจน้ำหนักร่วมกับระยะรองรับ
น้ำหนักสายต่อความยาวเป็นข้อมูลสำคัญในการตรวจรุ่นรางและโครงรองรับ แต่ข้อมูลนี้ต้องพิจารณาคู่กับตำแหน่งและระยะของจุดรองรับ ไม่ใช่ใช้ความหนาของแผ่นเป็นตัวแทนกำลังรับน้ำหนักทั้งหมด
ในระบบ Cable Ladder ของ Eaton มีการแยกรุ่นตามเงื่อนไขโหลดและช่วงระยะรองรับ รวมถึงประเด็นตำแหน่งรองรับข้อต่อและการขยายตัวของระบบ Eaton — Metric Cable Ladder แนวคิดนี้สะท้อนว่าควรตรวจทั้งระบบ แต่ตัวเลขของ Eaton ไม่ใช่พิกัดของสินค้ารุ่น WMT
เมื่อขอราคา ให้แนบแบบจุดรองรับและน้ำหนักสายที่ผู้ออกแบบใช้ พร้อมระบุข้อมูลที่ยังรอการยืนยัน เพื่อไม่ให้รุ่นที่เสนออ้างอิงสมมติฐานต่างกันระหว่างผู้ขายแต่ละราย
3. ดูแนวเดินสายและจุดเปลี่ยนทิศทาง
ความยาวแนวตรงเพียงตัวเดียวอาจทำให้ BOQ ยังไม่ครบ ควรเก็บข้อมูลจุดเลี้ยว จุดเปลี่ยนระดับ ทางแยก และการเปลี่ยนหน้ากว้างร่วมด้วย เพราะรายการเหล่านี้มีผลต่ออุปกรณ์ที่ต้องใช้
หน้ารายการของ WMT มีตัวอย่างข้อต่อและอุปกรณ์สำหรับจัดแนวราง WMT — รายการระบบราง ก่อนสรุปจำนวนให้ตรวจชนิดอุปกรณ์ว่าตรงกับระบบและรุ่นที่ต้องการ ไม่ย้ายชื่ออุปกรณ์จาก Perforated Tray ไปใช้กับ Cable Ladder โดยไม่ตรวจความเข้ากันได้
ข้อเสนอสำหรับการส่งสอบถามคือแนบภาพร่างเส้นทางที่ใส่เลขกำกับจุดเปลี่ยนทิศทาง แล้วจับคู่กับตารางรายการ วิธีนี้ช่วยให้ตรวจว่าจุดหนึ่งใช้ข้อต่อชนิดใดและยังขาดข้อมูลอะไร
4. เลือกวัสดุและผิวเคลือบให้ตรงพื้นที่
แจ้งสภาพพื้นที่ เช่น ภายในหรือภายนอกอาคาร ความชื้น แหล่งสารเคมี และบริเวณที่สัมผัสสภาพแวดล้อมเฉพาะ เพื่อให้เลือกวัสดุตามข้อกำหนดโครงการ ไม่ใช้ชื่อประเภทของรางแทนการเลือกวัสดุ
Cable Ladder กับ Perforated Tray เป็นชื่อรูปแบบระบบรองรับสาย การชุบหรือผิวเคลือบเป็นอีกข้อมูลหนึ่งที่ต้องระบุแยกกัน ใบเสนอราคาที่ระบุขนาดเท่ากันแต่ใช้วัสดุหรือผิวเคลือบต่างกันอาจไม่อยู่บนฐานเปรียบเทียบเดียวกัน จึงควรตรวจทั้งชื่อรุ่น วัสดุ และเอกสารที่เกี่ยวข้องก่อนพิจารณาราคา
5. วางแผนฝาปิด การบำรุงรักษา และการขยายระบบ
หากแบบกำหนดฝาปิด ให้ตรวจว่าฝาและอุปกรณ์ยึดเป็นของระบบเดียวกับราง รวมทั้งพิจารณาทางเข้าถึงเพื่อตรวจและเพิ่มสายภายหลัง ไม่ควรระบุว่าฝาปิดทุกรูปแบบทำให้ระบบกันน้ำหรือกันฝุ่นได้
ส่วนการเผื่อพื้นที่สำหรับอนาคต ให้กำหนดร่วมกับผู้ออกแบบว่ามีสายเพิ่มเติมชนิดใดและจำนวนเท่าไร แยกการเผื่อพื้นที่ออกจากการเผื่อน้ำหนัก เพราะรางที่ยังมีที่ว่างไม่ได้แปลว่ายังรองรับน้ำหนักเพิ่มได้เสมอ
ตัวอย่างการเตรียมข้อมูลก่อนเลือก
กรณีแนวเดินสายหลักในโรงงาน: ส่งตารางสาย น้ำหนักตามข้อมูลผู้ผลิตสาย แบบแนวราง และจุดรองรับให้ตรวจ แล้วจึงเลือกรูปแบบและรุ่นที่สอดคล้องกับแบบ
กรณีแนวสายควบคุมหลายขนาด: ส่งข้อมูลสายและข้อกำหนดการรองรับ โดยให้ความสำคัญกับช่องเปิด ระยะรองรับสาย และวิธียึด ไม่ตัดสินจากชื่อรางว่าเหมาะหรือไม่เหมาะทันที

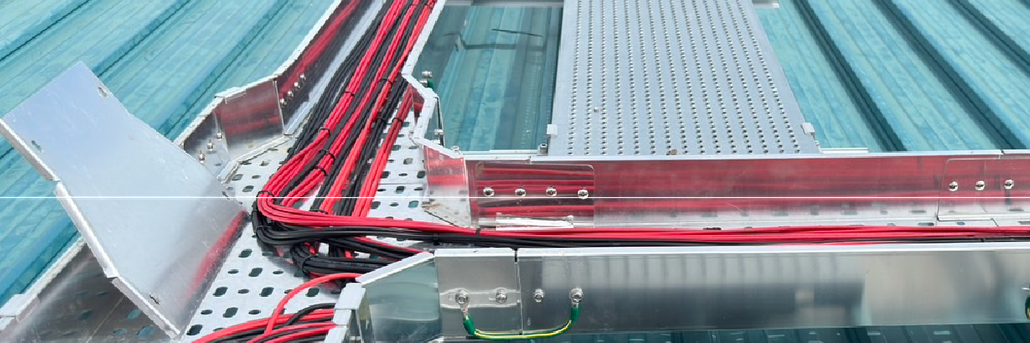

กรณีงาน Solar Rooftop: ส่งการแยกระบบสายตามแบบ เส้นทางจริง จุดเปลี่ยนระดับ และสภาพกลางแจ้ง พร้อมตรวจวัสดุและระบบรองรับตามโครงการ ตัวอย่างเหล่านี้เป็นแนวทางเตรียมข้อมูล ไม่ใช่คำอนุมัติแบบติดตั้ง
เช็กลิสต์ BOQ ก่อนสอบถามราคา
- ประเภทรางและชื่อรุ่นที่แบบกำหนด
- ความกว้าง ความสูง ความยาวต่อเส้น และจำนวน
- วัสดุ ความหนา และผิวเคลือบตามสเปก
- ชนิดสาย จำนวน น้ำหนัก และข้อกำหนดการจัดวาง
- เส้นทางและตำแหน่งจุดรองรับ
- ข้อต่อ โค้ง ทางแยก ฝาปิด และอุปกรณ์ยึดตามแบบ
- จังหวัดส่งของและวันต้องการใช้สินค้า
คำถามที่พบบ่อย
Cable Ladder รับน้ำหนักได้มากกว่า Perforated Tray เสมอหรือไม่?
ไม่ควรสรุปจากชื่อชนิดราง ต้องเปรียบเทียบพิกัดของรุ่นจริงที่ระยะรองรับและเงื่อนไขโหลดเดียวกัน
ถ้าเป็นสายจำนวนมากควรเลือก Cable Ladder ทันทีหรือไม่?
จำนวนสายเป็นเพียงข้อมูลหนึ่ง ต้องตรวจชนิดและน้ำหนักสาย วิธีรองรับ และข้อกำหนดแบบร่วมกัน
Perforated Tray ป้องกันฝุ่นและน้ำได้หรือไม่?
พื้นรางเจาะรูเป็นระบบรองรับสาย ไม่ควรอ้างว่ากันฝุ่นหรือกันน้ำทั้งหมด ต้องดูรายละเอียดฝาปิดและข้อกำหนดของระบบจริง
ใช้ข้อต่อของรางสองประเภทแทนกันได้หรือไม่?
ต้องตรวจตามรุ่นและระบบ ไม่ควรสรุปว่าใช้ร่วมกันได้จากขนาดหน้ากว้างที่ดูเท่ากัน
เลือกรางไฟจากข้อมูลระบบให้ครบ
Cable Ladder และ Perforated Tray ต่างกันที่รูปแบบโครงสร้างรองรับสาย ขณะที่ขนาด วัสดุ พิกัด และอุปกรณ์ประกอบต้องตรวจตามรุ่นจริง การเตรียม BOQ พร้อมข้อมูลสายและแบบแนวติดตั้งช่วยให้ฝ่ายจัดซื้อเปรียบเทียบรายการได้ชัดเจนขึ้น
